Pourquoi des zones manquent-elles dans un relevé 3D de façade ?
Un scanner laser mesure les surfaces qu’il peut atteindre par visée directe. Il peut enregistrer l’arête visible d’une casquette sans voir le mur situé en retrait ou une partie de sa sous-face. Le même phénomène se produit derrière un garde-corps, dans une embrasure ou derrière un obstacle présent au moment du relevé. Il s’agit d’une ombre géométrique, et non d’un problème d’éclairage.
D’autres positions de scan peuvent améliorer la couverture si l’accès le permet. Parfois, une méthode complémentaire ou une vérification ciblée est nécessaire. La spécification de Historic England publiée en 2024 demande d’identifier les vides de données possibles et d’envisager plusieurs scans ou d’autres moyens de mesure. Le National Park Service américain rappelle lui aussi que la nécessité d’une ligne de visée directe est une limite fondamentale du scan laser.
À Genève, une casquette qui change la lecture de la façade

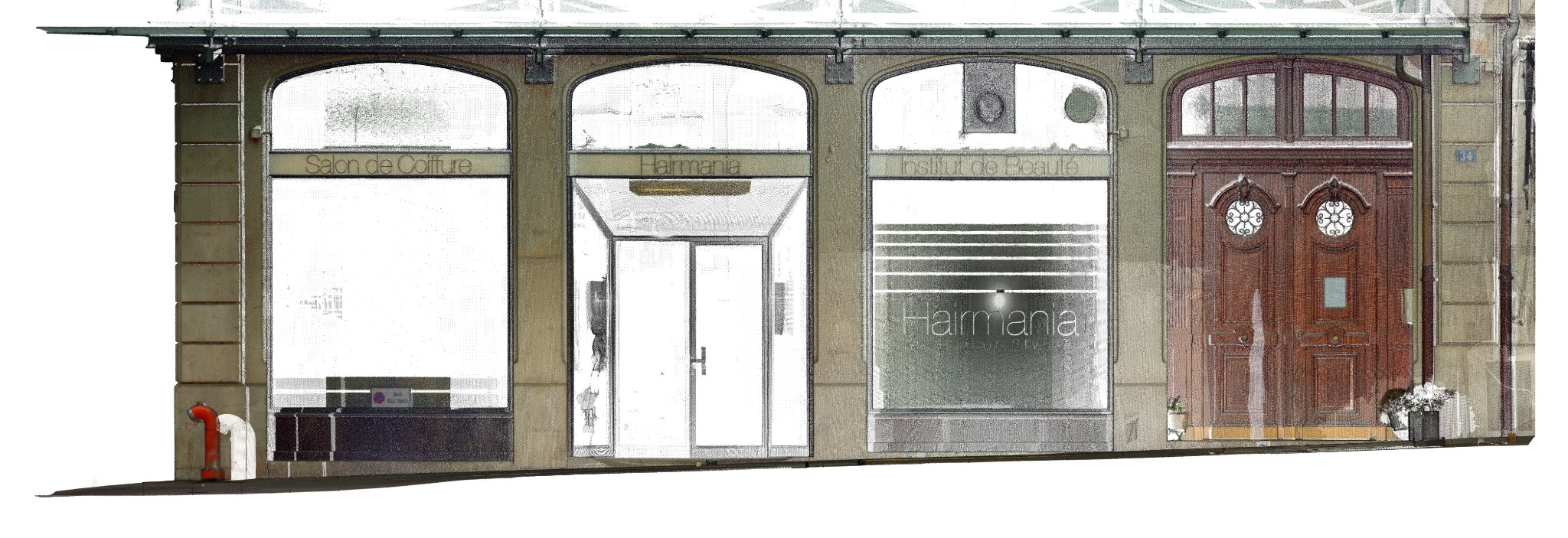

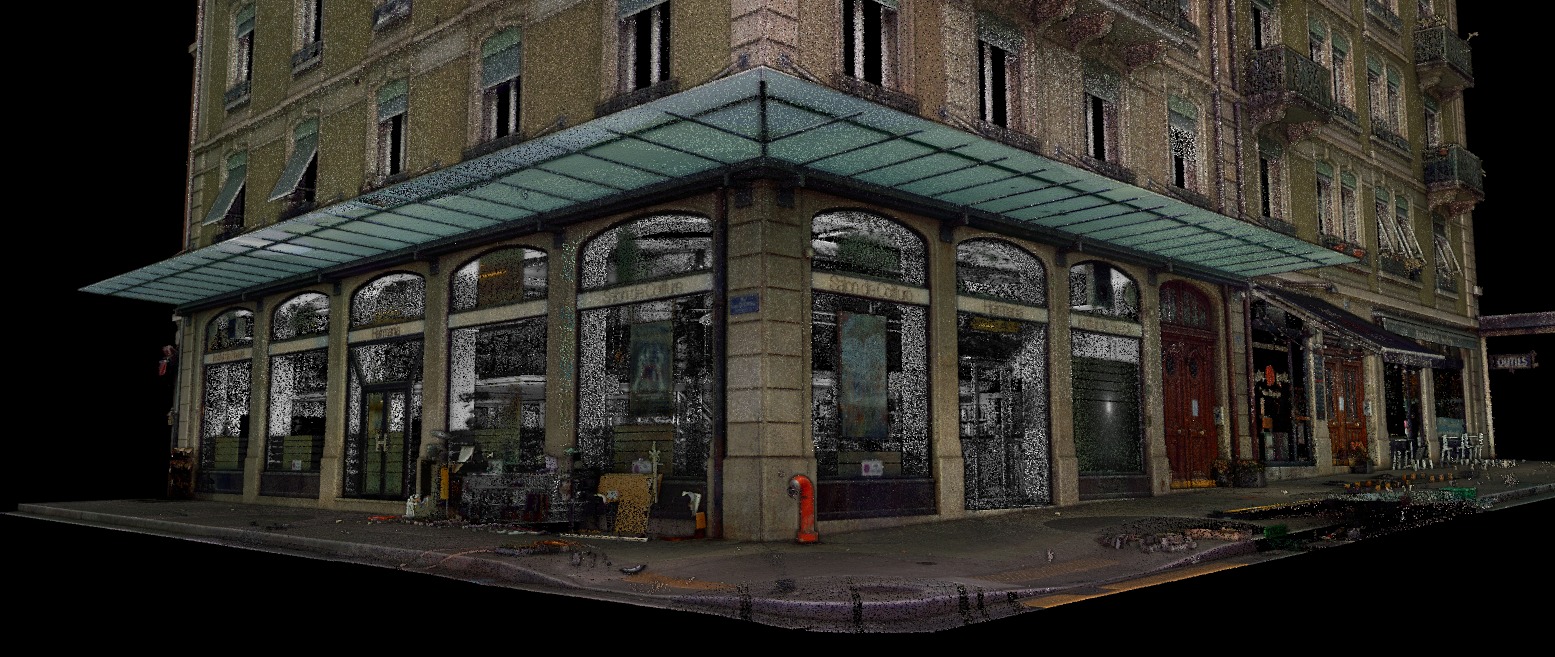

Au boulevard Helvétique, à Genève, pour Omarini & Micello, Archimetre ne disposait d’aucun plan de l’existant. Nous avons réalisé un relevé 3D du bâtiment pour le reconstituer en trois dimensions et produire des orthoprojections de ses façades. La vue frontale permet de lire l’ensemble ; une vue en angle révèle la profondeur de la casquette qui protège les commerces au rez-de-chaussée. C’est aussi elle qui masque certaines surfaces depuis les positions de mesure. Les garde-corps provoquent d’autres interruptions, plus petites, dans le nuage de points.
L’enjeu n’est pas de faire disparaître ces manques dans une belle image. Pour tracer la façade, il faut distinguer la géométrie effectivement observée, les détails confirmés par une autre vue ou mesure et les parties qui restent à vérifier. Un trait régulier dessiné dans un vide du nuage est une interprétation, même si le résultat paraît convaincant.
Trois vérifications avant de dessiner l’existant
- Définir l’usage du relevé. Un avant-projet général et l’insertion d’une menuiserie ne demandent pas le même détail. Les éléments à documenter, l’échelle de restitution et les accès possibles déterminent la stratégie de mesure. Une densité élevée sur les surfaces visibles ne comble pas les zones restées hors de vue.
- Examiner le nuage en trois dimensions. Une projection frontale peut superposer des éléments situés à des profondeurs différentes. Les vues obliques permettent de contrôler les débords, retraits, tableaux de fenêtres, dessous de casquette et arrière des garde-corps. Le raccordement des stations de scan doit également être vérifié avant l’exploitation du nuage.
- Choisir et qualifier le livrable. Nuage de points, orthoprojection, élévation dessinée et maquette 3D répondent à des usages différents. Le nuage contient des mesures sur les surfaces vues ; la projection en facilite la lecture ; le dessin sélectionne des lignes ; la maquette reconstruit des éléments. Si une partie n’a pas été observée, ce fait doit rester compréhensible pour la personne qui utilisera le document.
La spécification 2024 de Historic England sépare la couverture du relevé, l’espacement des points et la qualité du raccordement des scans. Ces principes aident à formuler un mandat, sans remplacer les exigences propres au projet suisse ni constituer une norme applicable à Genève.
La façade fait partie d’un bâtiment, pas d’une image isolée

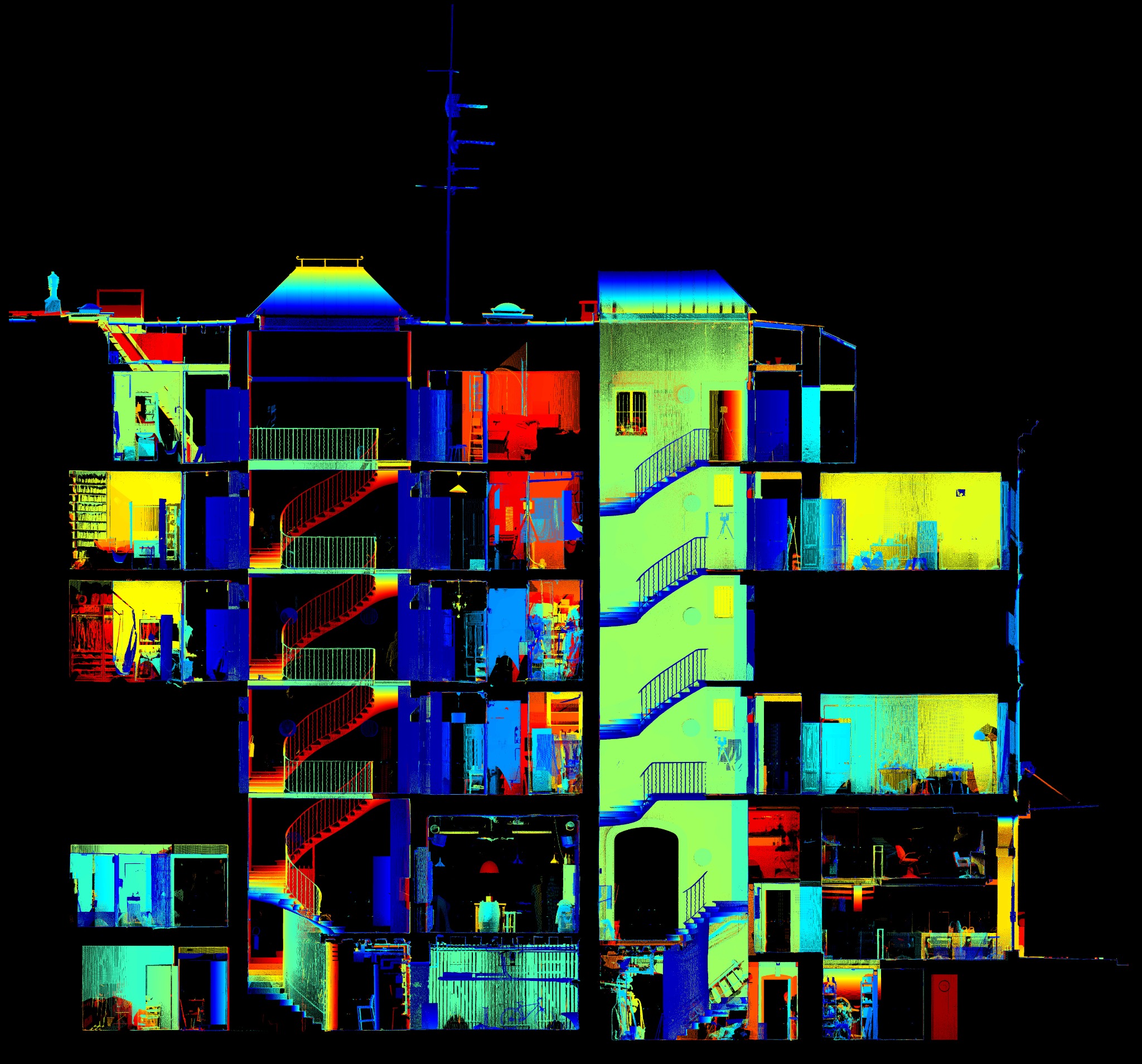

Sur un autre immeuble résidentiel à Genève, Archimetre a relevé les façades avec les espaces communs, les niveaux et la toiture pour établir des plans, coupes et élévations destinés à la rénovation. Ce projet distinct illustre l’intérêt d’une documentation cohérente de l’ensemble de l’existant.
À une autre échelle, le relevé du centre-ville de Nyon présenté sur notre site associe scan laser et photogrammétrie ; il montre notamment des orthoprojections de la rue du Collège. Dans les deux cas, choisir les points de vue et les livrables selon ce que l’on veut étudier est plus utile qu’une promesse de façade « complète » formulée sans préciser les zones accessibles.
Un nuage de points très dense suffit-il à tout montrer ?
Non, si une surface n’a jamais été visible depuis les positions de mesure. La densité décrit l’espacement des points captés ; elle ne garantit ni la couverture totale du bâtiment ni, à elle seule, l’exactitude du relevé. Lorsqu’un détail caché est déterminant pour la conception, il faut prévoir un accès ou une mesure complémentaire adaptée, puis indiquer ce qui a effectivement été vérifié.
Pour préparer un relevé 3D de façade, le point de départ est concret : quelles surfaces et quels détails devront être fiables dans le livrable final ? C’est cette réponse qui guide les positions de mesure, les contrôles et la manière de présenter les zones non observées.
